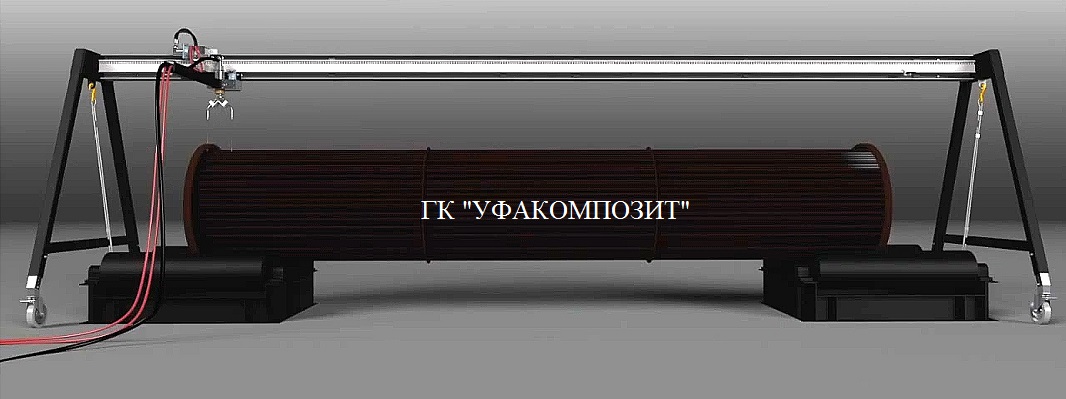

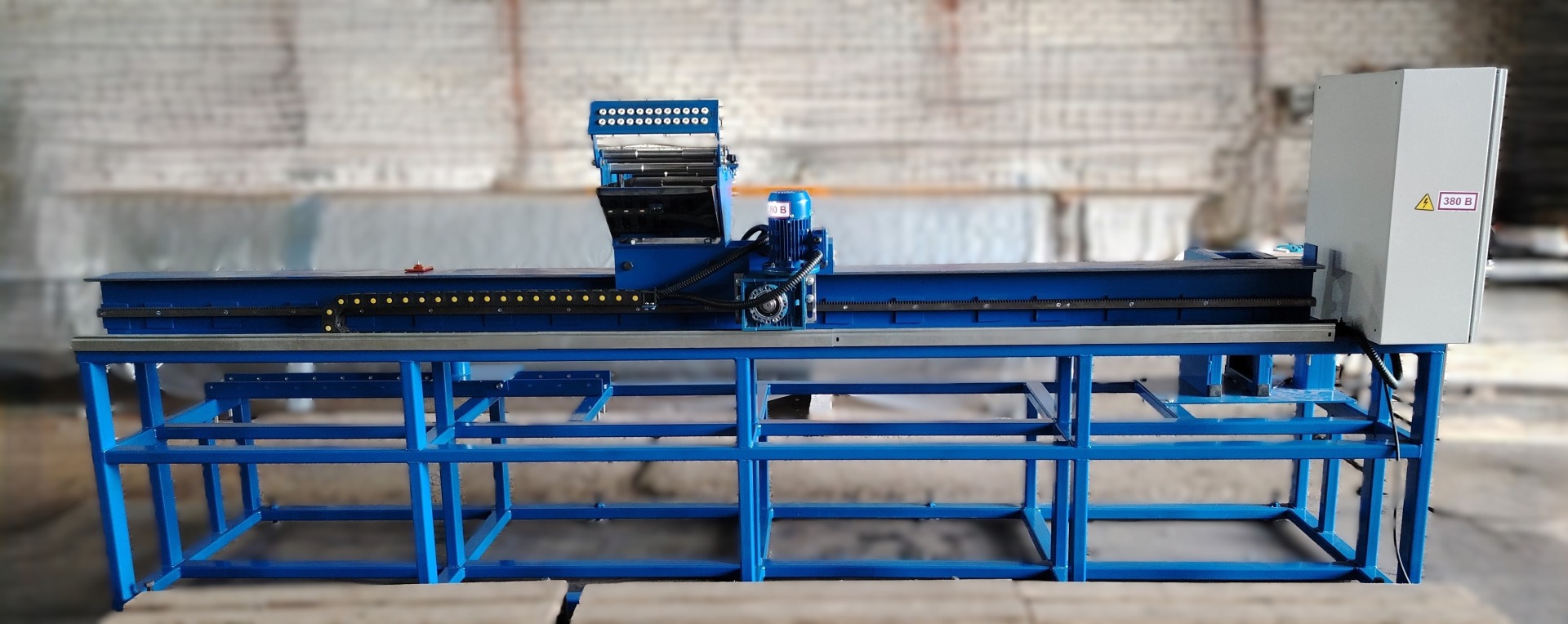

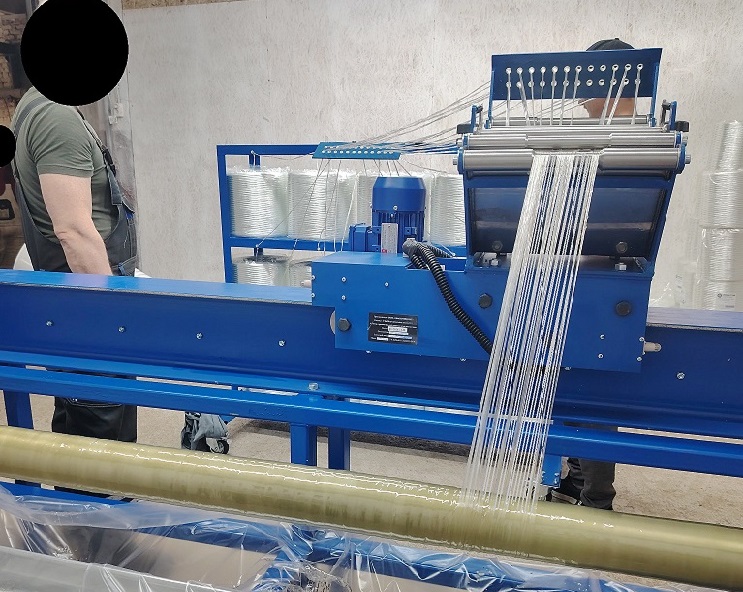

Станок намоточный мод.03-2022 - с параметрами намотки труб диаметром от Ø600 - Ø3000 мм, с возможностью увеличения диаметра намотки до 4200 мм. Длина намотки изделия до 6 м. Материалы: ровинг Е-класса,  полиэфирная смола с отвердителем Бутанокс-М50. Модернизация оборудования 2023г. Управление оборудованием аналоговое или ЧПУ (на выбор Заказчика). При всей сложности конструкции оборудования, управления простое и не требует специального длительного обучения.

Отличительной особенностью данного станка является - возможность увеличения диаметра намотки до 4200 мм включительно, путем установки повышающих высоту проставок под опорные стойки станка.

Тем самым, если вам не нужно сразу использовать оборудование для намотки  больших диаметров, возможно начать работу на оборудовании с диапазона диаметров от 600 мм до 3000 мм, а затем перейти на диаметры больших размеров от 3200 мм до 4200 мм.

(На рис. ниже- оправка Ø1600, L= 6 м)

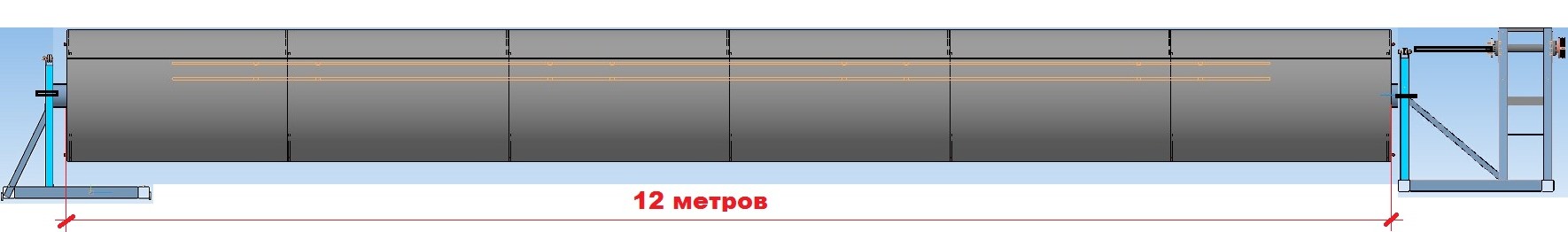

Оснастка к станкам 03-2022 и 03М-2022 - оправки металлические, имеющие функцию механического сжатия корпуса для облегчения съема готового изделия. Стандартные размеры: Ø600, 800, 1000, 1100, 1200, 1400, 1500, 1600, 1800, 2000, 2200, 2300, 2400, 2800, 3000, 3200, 3500, 4000, 4200 мм, длина корпуса 6150 мм. Все оправки имеют облегченный вес металлоконструкции. Время на сжатие/расжатие корпуса оправки - до 1 мин.

Возможно изготовление оправок с измененной геометрией корпуса: эллипсные, с переходом большего диаметра на меньший (раструбы) и др. варианты.

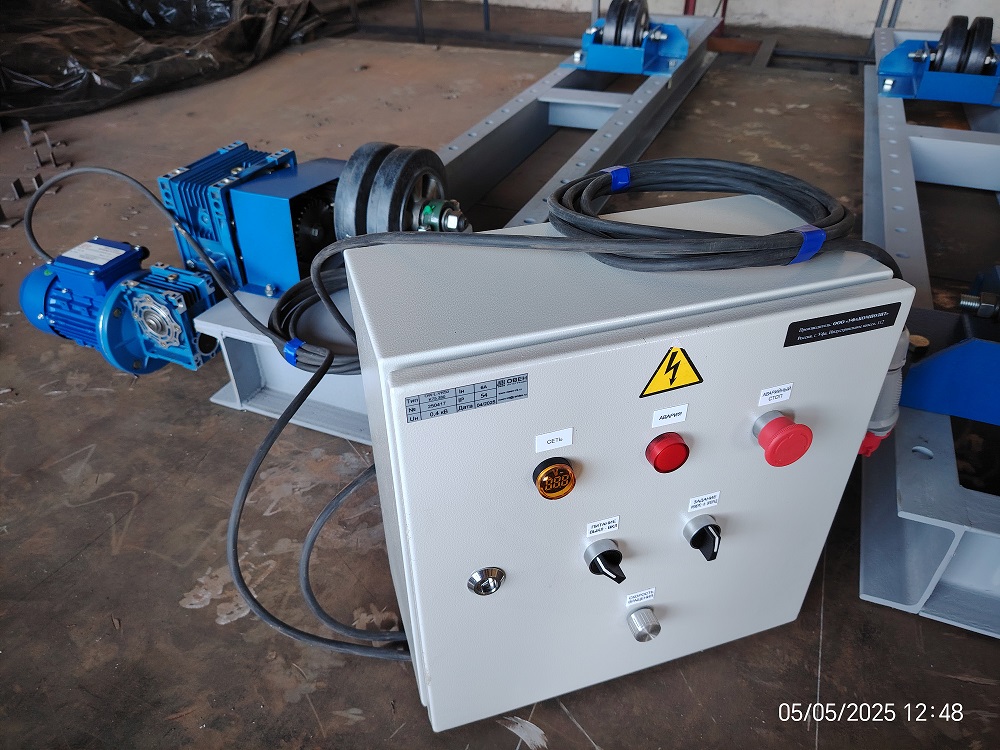

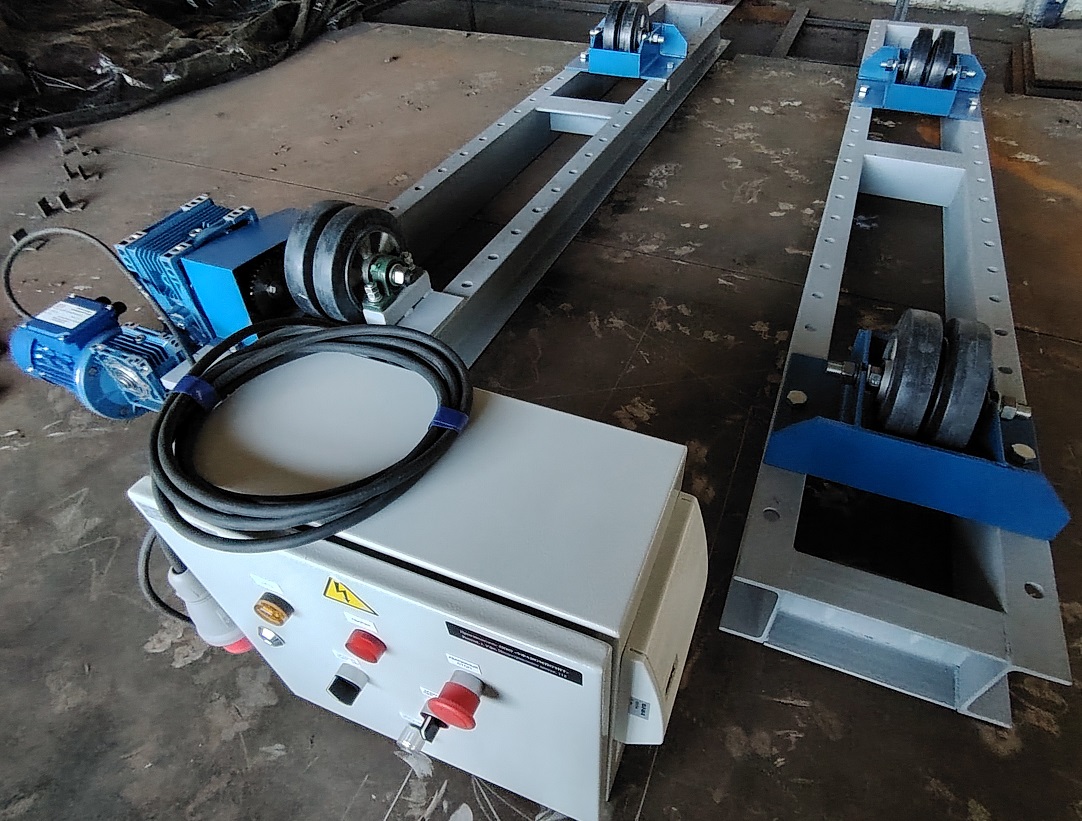

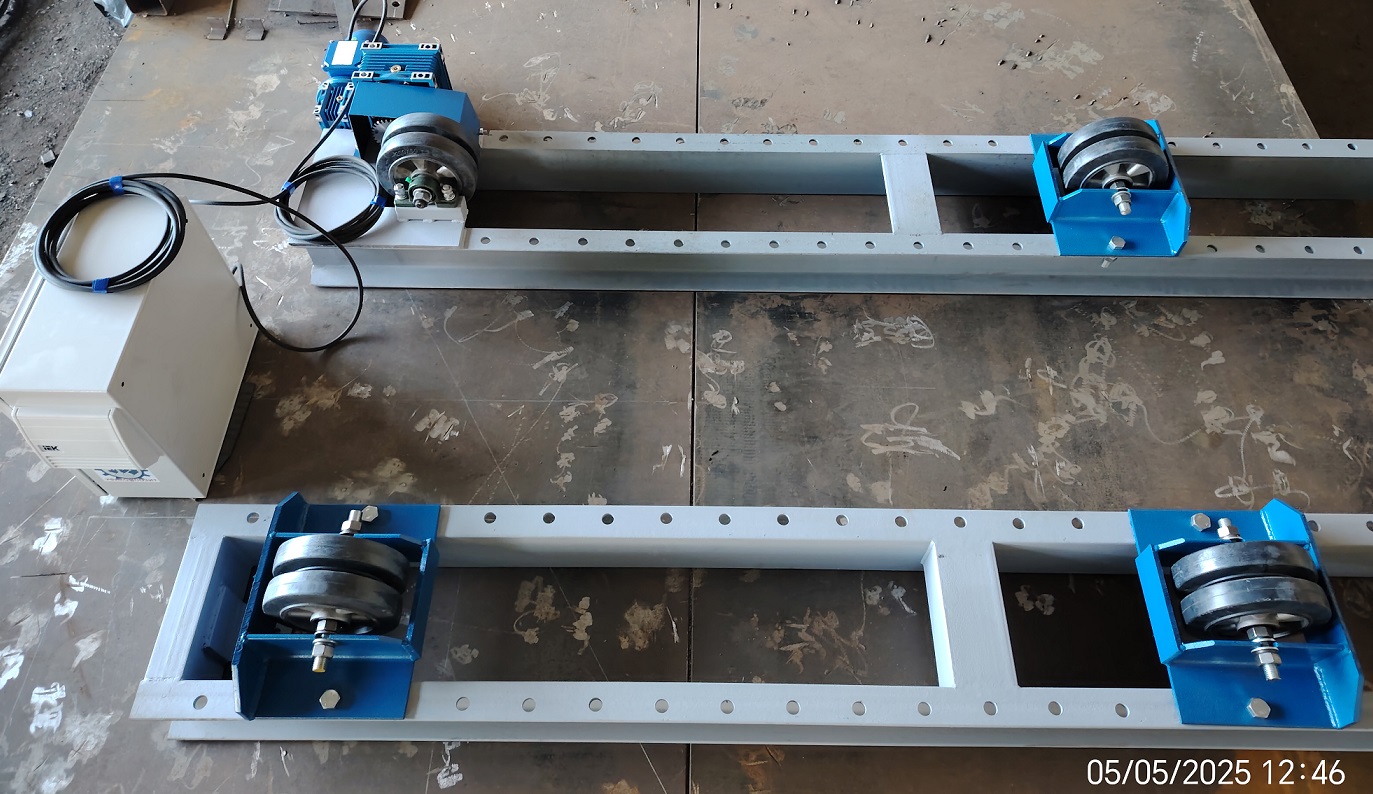

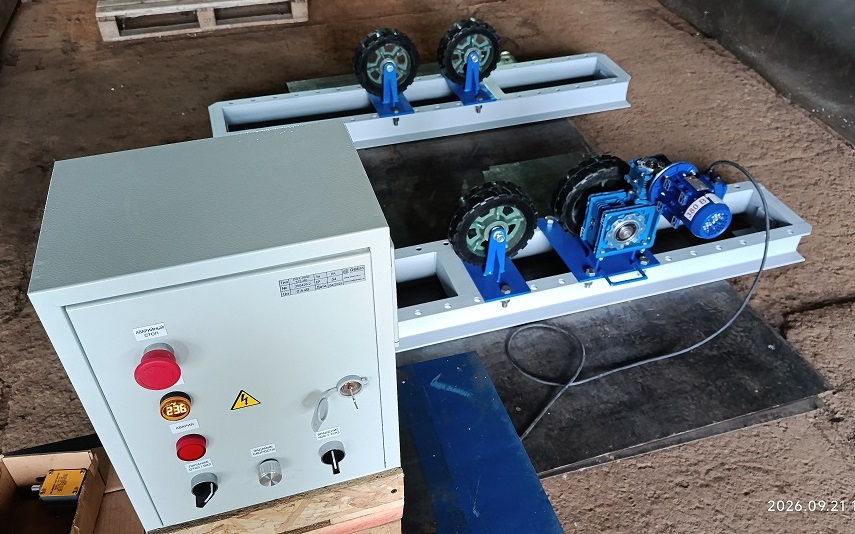

РОЛИКОВЫЙ ВРАЩАТЕЛЬ 03ВР-2022  - для труб диаметром от 300 мм до 3000 мм. Возможно исполнение с приводом вращения и без. Применение: для монтажно-сборочных работ емкостей и резервуаров, хранения емкостной и трубной продукции, удаление оправки из готового изделия, как контрольнй стенд и др. Г/п - 2000 кг.

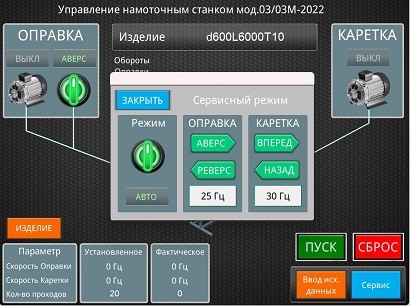

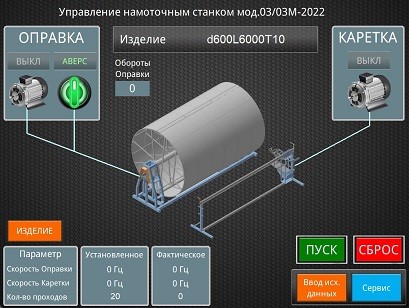

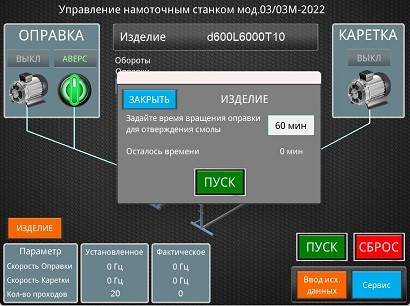

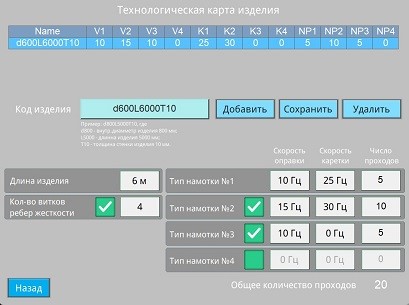

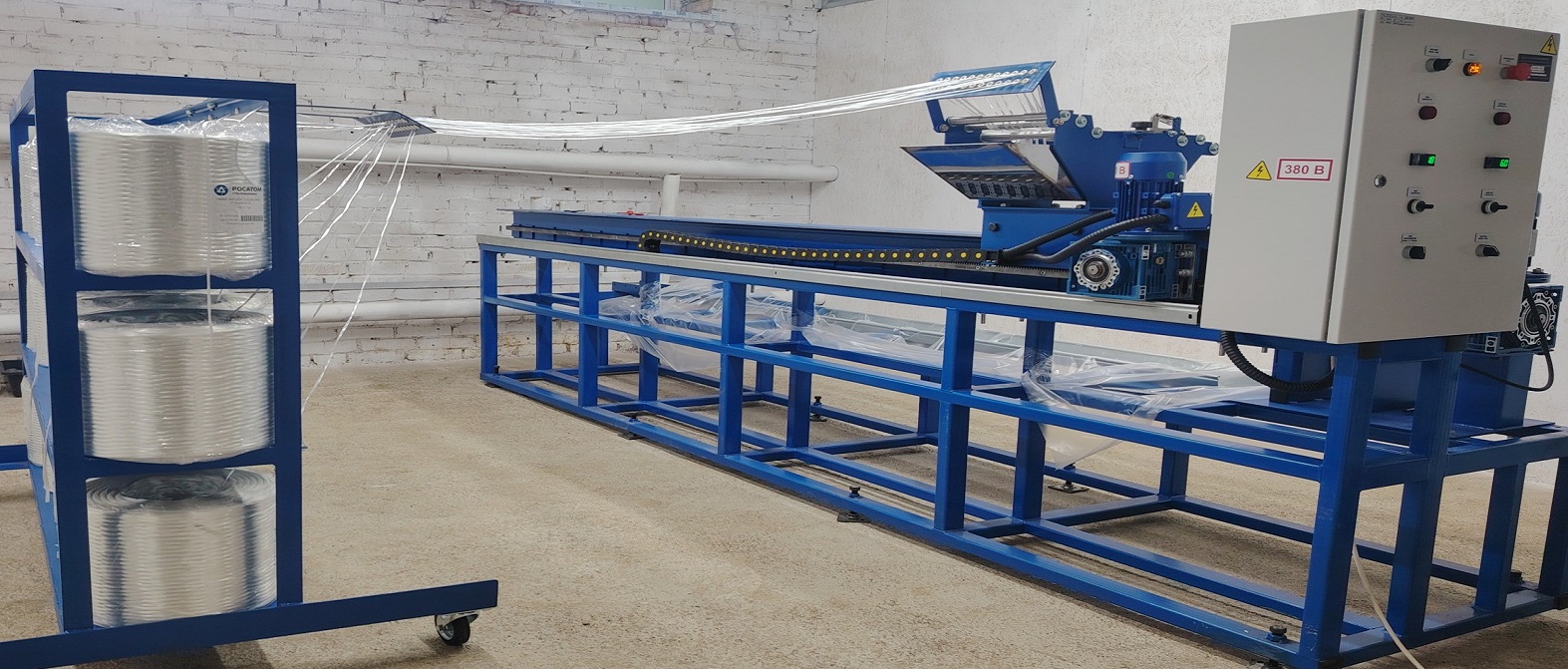

Мод. 03М-2022 - параметры намотки прямостенных обечаек диаметром от Ø600 - Ø4200 мм, длиной до 6 м. Материалы: ровинг Е-класса и полиэфирная смола + Бутанокс-М50. Модернизация оборудования 2023 г. Параметры намотки задаются на сенсорной LCD-панели оператора. Возможность комбинированной намотки в 1-м изделии )до 4-х типов намотки).

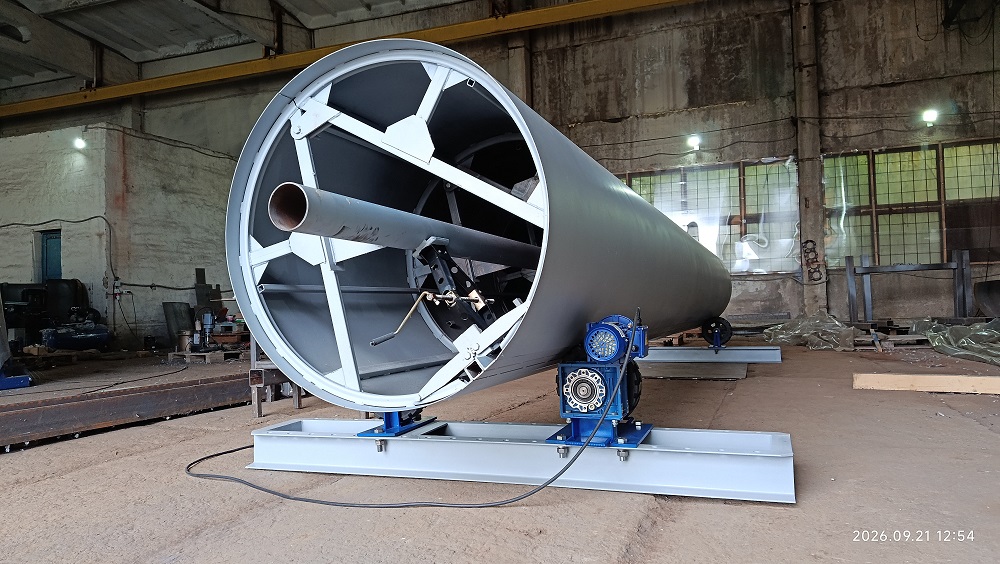

(На рис. ниже- оправка Ø4000, L= 6 м)

УСТАНОВКИ ВЕРТИКАЛЬНОЙ НАМОТКИ - 05ВЦ-12 и 06ВП-12/2022

Оборудование предназначено для производства резервуаров из стеклопластика, а также нанесения композитной защитной оболочки на наружные стенки стальных резервуаров объемом от 500 куб.м. до 5000 куб.м. Оборудование работает как в условиях цехового производства, так и в полевых условиях, на месте монтажа резервуарного парка.

Установка мод. 05ВЦ-12/2022 с параметрами намотки диаметром от Ø5 м до Ø8 м, высотой цанг (сборных элементов) 4 м. Цехового исполнения, для работы внутри производственного помещения. Управление оборудованием осуществляет система ЧПУ, все параметры намотки задаются на сенсорной LCD-панели оператора. При всей сложности конструкции оборудования, управление очень простое и не требует специального обучения навыкам программмирования ЧПУ.

Установка мод. 06ВП-12/2022 - для работы в полевых условиях, на месте монтажа резервуарного парка. Параметры намотки от Ø6м до Ø12м, высота мачты - 14 м. Оборудование работает на полиэфирном связующем. Управление оборудованием осуществляет система ЧПУ, все параметры намотки задаются на сенсорной LCD-панели оператора. Все оборудование укладывается в контейнер 40" и доставляется к месту монтажа резервуарного парка (в "поле"). Комплекс такого оборудования вполне можно назвать "мобильный завод по производству резервуаров".
